電容麥克風前置放大器

文章venture 發表於 週二 11月 18, 2008 4:14 pm

最近在網路上找了一個
使用運算放大器設計的
電容麥克風前置放大器
很適合拿來當電腦麥克風放大器使用
在此跟大家分享

圖檔

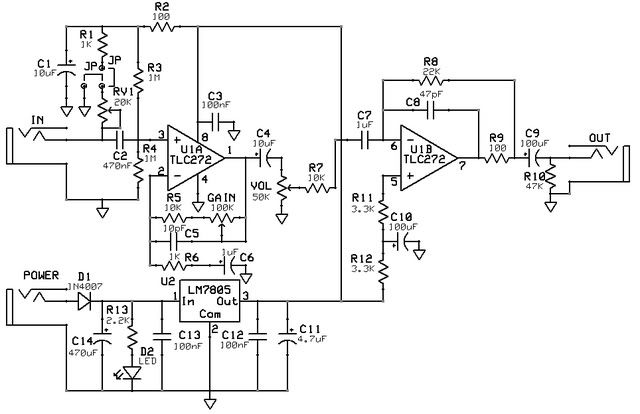

此電路是使用 TLC272 運算放大器設計
它是一顆使用 LinCMOS 製程的運放
使用5V單電源就可正常運作
此電路分二級放大
麥克風增益可調整
前級放大倍數約100倍
二級放大倍數約2.5倍
合計約250倍
運用在電容麥克風上
靈敏度還不錯

雖然設計是使用 TLC272 運放
但經測試用 TL072 NE5532 等同腳位運放
也可於5V電壓上正常動作

電路上的 JUMP 是設計來切換
使用動圈式麥克風

圖檔

這個電路板同樣是用市售的
15孔 X 25孔的洞洞板製作而成
很適合沒空做電路板的人自己DIY

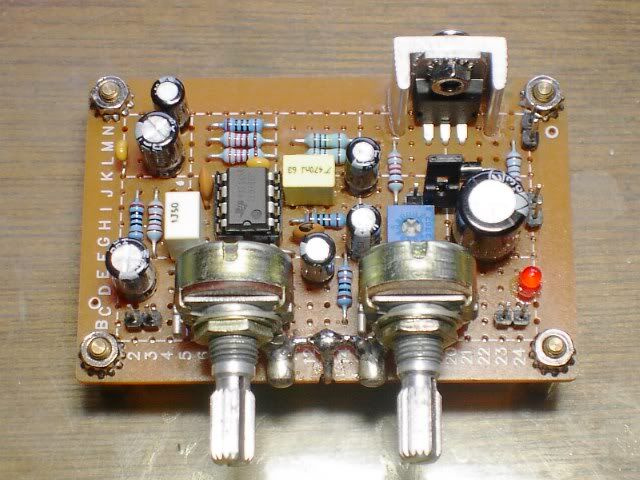

這是它的正面

圖檔

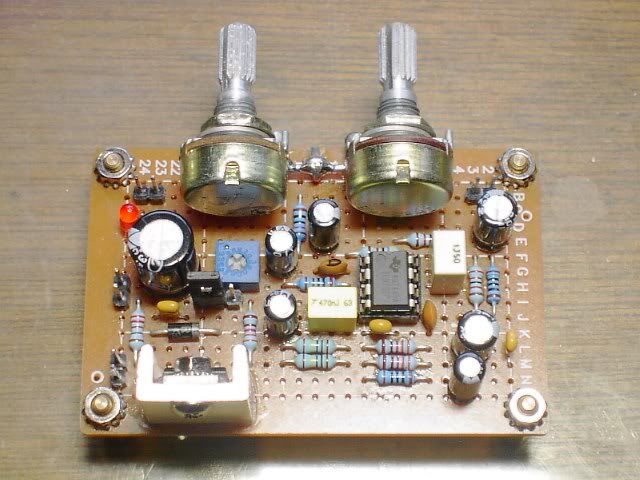

這是另一個角度的照片

圖檔

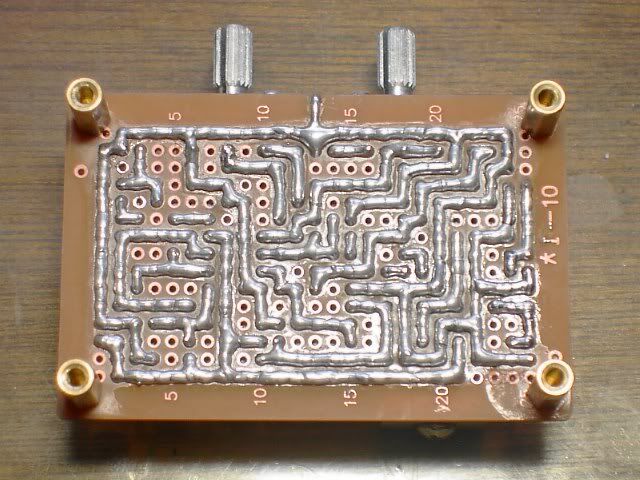

這是它的反面

圖檔

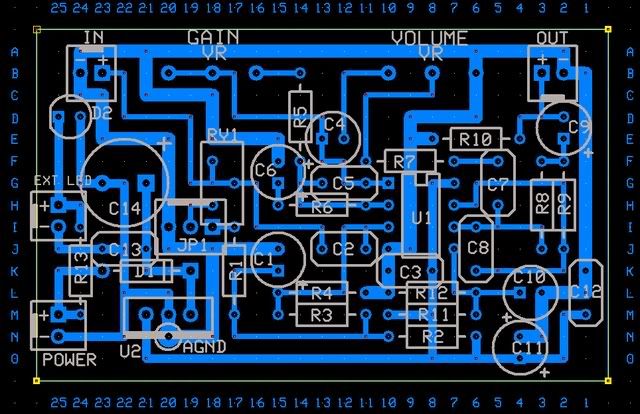

這是本機的電路板零件配置圖

圖檔

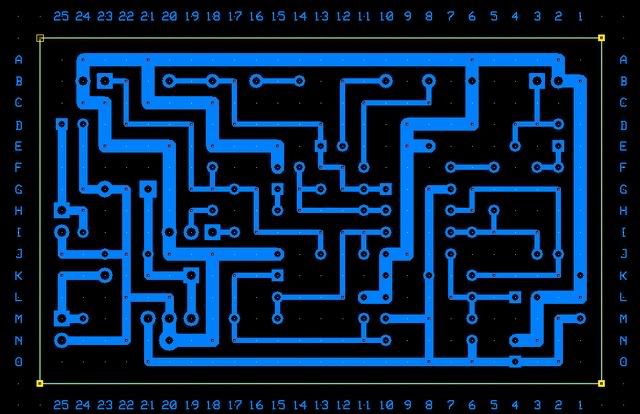

這是電路板的零件面電路圖

圖檔

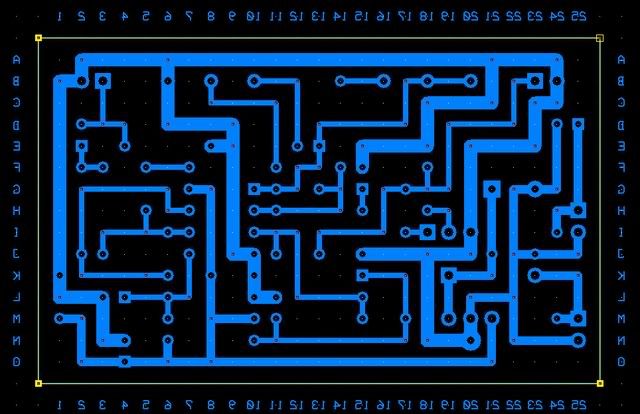

這是電路板的焊接面電路圖


分享完畢
謝謝
venture

文章: 3
註冊時間: 週日 11月 09, 2008 2:55 am

Re: 電容麥克風前置放大器

文章dododo 發表於 週三 5月 06, 2009 7:19 am

大大!您這個電容式麥克風電路,是否可以拿來放大-耳麥(headset) 的麥克風,很奇怪,headset 的麥克風 和 材料行在賣的電容式麥風好像不同,之前用過一個portable的1.5v的電路,可以用材料行賣的電容式麥克,但無法使用headset的麥克風,不知道您的這個電路可以使用電腦在用的耳機麥克風(headset)嗎?如果不行的話不知道您知不知道有 什麼 電路、ic,可以用簡單的電路來達成的(縮小體積)。電路中的7805如果用9v乾電池供電給它的話,可行嗎?----------------我想做一個不用經過電腦就可以使用的耳機麥克風,用110v或電池都沒關係。知道的大大們可以提點一下嗎?耳麥的麥克風應該是電容式的吧!!謝謝!
dododo

文章: 1
註冊時間: 週三 5月 06, 2009 7:06 am

Re: 電容麥克風前置放大器

文章ronald 發表於 週一 12月 28, 2009 7:51 pm

全部死了圖
我想做一個2-way對講機, 使用8W speaker輸出, 電容麥克風輸入, 結果聲音不是很大
ronald

文章: 12
註冊時間: 週一 12月 28, 2009 7:38 pm

Re: 電容麥克風前置放大器

文章georgeliao 發表於 週一 12月 28, 2009 8:10 pm

ronald 寫:全部死了圖
我想做一個2-way對講機, 使用8W speaker輸出, 電容麥克風輸入, 結果聲音不是很大

聲音太小可能有兩個問題,
1.放大器的放大倍率
2.電容麥克風的偏壓,以我的經驗,跟那個連至VCC的電阻有關, 你可以改變他的值試試。比如3K~22K之間!
George Liao.
[喬治查爾斯電子電路網〕
http://www.gccircuit.com/
email:georgeliao886@gmail.com
頭像
georgeliao
Site Admin

文章: 3069
註冊時間: 週三 12月 14, 2005 4:39 pm
來自: Taichung, Taiwan

Re: 電容麥克風前置放大器

文章winwintec 發表於 週二 2月 15, 2011 1:05 pm

請問站大
C7 1U無極性電容 可用極性電容代嗎 因 買不到 如可以方向如何

20K SVR 如何調整
winwintec

文章: 7
註冊時間: 週日 8月 10, 2008 7:54 am

Re: 電容麥克風前置放大器

文章georgeliao 發表於 週二 2月 15, 2011 8:27 pm

winwintec 寫:請問站大
C7 1U無極性電容 可用極性電容代嗎 因 買不到 如可以方向如何

20K SVR 如何調整


C7那顆用金屬皮膜電容,用有極性可敦果差一點,+方向右方。
George Liao.
[喬治查爾斯電子電路網〕
http://www.gccircuit.com/
email:georgeliao886@gmail.com
頭像
georgeliao
Site Admin

文章: 3069
註冊時間: 週三 12月 14, 2005 4:39 pm
來自: Taichung, Taiwan

Re: 電容麥克風前置放大器

文章sam7894604 發表於 週二 2月 15, 2011 10:10 pm

想請問,電路板是如何用焊錫燒成那樣的呢?
我試過,都會結成球狀,還是裡面有埋單芯線?
sam7894604

文章: 31
註冊時間: 週六 7月 17, 2010 11:17 pm
來自: 台中縣

Re: 電容麥克風前置放大器

文章c02tp062 發表於 週三 4月 27, 2011 6:47 pm

sam7894604 寫:想請問,電路板是如何用焊錫燒成那樣的呢?
我試過,都會結成球狀,還是裡面有埋單芯線?

我的做法是等把孔都焊好之後連一起 吹一下溫度稍為降一些就把電鉻鐵拉開就連起來了
c02tp062

文章: 5
註冊時間: 週日 3月 02, 2008 1:12 pm
來自: 澳門

Re: 電容麥克風前置放大器

文章sam7894604 發表於 週三 4月 27, 2011 10:18 pm

c02tp062 寫:
sam7894604 寫:想請問,電路板是如何用焊錫燒成那樣的呢?
我試過,都會結成球狀,還是裡面有埋單芯線?

我的做法是等把孔都焊好之後連一起 吹一下溫度稍為降一些就把電鉻鐵拉開就連起來了

原來是這樣,不過我蠻怕把零件燒掉的說,而且焊錫好像會用很多吧?
sam7894604

文章: 31
註冊時間: 週六 7月 17, 2010 11:17 pm
來自: 台中縣

Re: 電容麥克風前置放大器

文章doff12342002 發表於 週六 5月 28, 2011 2:43 am

想請問這裡提到的電容式麥克風是指小型的電容式麥克風還是大的(須接+48V幻象電源的)?
目前的需求是需要一個可放大使用+48幻象電源的電容式麥克風的簡單前級
剛好找到這篇所以發問!
感謝費心回答
doff12342002

文章: 3
註冊時間: 週四 1月 22, 2009 2:42 am

Re: 電容麥克風前置放大器

文章poho888 發表於 週一 11月 21, 2016 12:53 pm

請問各位前輩,在電路圖的最左邊有個ext是接什麼的?
poho888

文章: 17
註冊時間: 週五 5月 20, 2016 7:23 am

Re: 電容麥克風前置放大器

文章georgeliao 發表於 週一 11月 21, 2016 2:19 pm

poho888 寫:請問各位前輩,在電路圖的最左邊有個ext是接什麼的?

那是外接LED指示吧! EXT. LED
George Liao.
[喬治查爾斯電子電路網〕
http://www.gccircuit.com/
email:georgeliao886@gmail.com
頭像
georgeliao
Site Admin

文章: 3069
註冊時間: 週三 12月 14, 2005 4:39 pm
來自: Taichung, Taiwan

Re: 電容麥克風前置放大器

文章poho888 發表於 週一 11月 21, 2016 9:28 pm

georgeliao 寫:
poho888 寫:請問各位前輩,在電路圖的最左邊有個ext是接什麼的?

那是外接LED指示吧! EXT. LED


了解,感謝前輩
poho888

文章: 17
註冊時間: 週五 5月 20, 2016 7:23 am
