自做 PCM5122 USB DAC

[午後時光]

原本只想用PCM2706來做，加上OP做簡單的耳擴，零件找著找著，發現PCM5122只要少少零件就能輸出，於是乎就改成了PCM2707+PCM5122這個架構。



PCM5122 周圍零件超少，而且自己DIY不想整到自己，零件有多大用多大，間距能多寬就放多寬，所以焊接的過程是很愉快的。





結果發現有問題，插上電腦完全讀取不到，當下晴天霹靂，手上只有三用電表，只能量量電壓電流，心灰意冷地找了許久，終於找到問題所在，忘了畫上拉，幸好可以簡單的跳線解決。

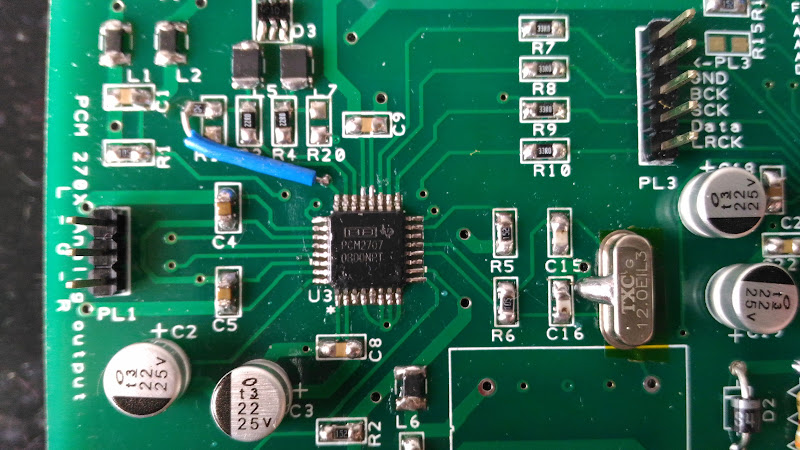

跳完線後，果然一接上電腦，立刻被電腦抓到

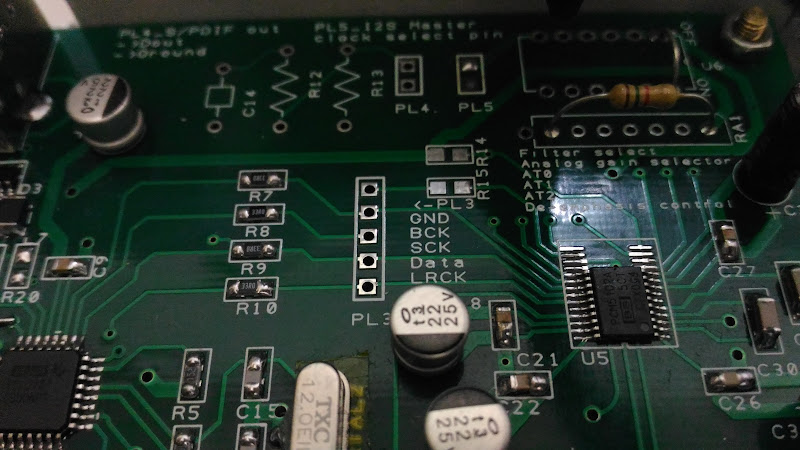

這張板子有多種玩法和組合，有預留PCM2706的類比輸出跟數位輸出和I2S的切換，也可以只用板子的右半邊接I2S給PCM5122解碼，DAC IC也可用 PCM5102做替換，原先是設計給PCM2706使用，後來發現手上有PCM2707就用了PCM2707。





隨便用OP做個放大輸出



完成，聲音完全直接輸出，沒有經過耦合電容



最後想請問各位前輩幾個製作過程中遇到的問題

1.變壓器全波整流後的電壓怎麼計算才是對的?
以最終給7815使用為例，粗略計算
7815 15V + 2.5V = 17.5V
整流二極體約 1V
17.5+1 = 18.5 加上一些誤差值算 19V
19V / 0.9 = 21.1 Vrms，所以應該至少選用21 Vrms以上的變壓器，這樣對嗎?

2.電路板走線換層時，應該在周圍打上對地的貫孔嗎?

3.如果打了一排保護用的對地貫孔，還要再上面拉線嗎? 貫孔間的距離需要被限制嗎?

謝謝各位了。

[xaudio]

1.變壓器全波整流後的電壓怎麼計算才是對的?
以最終給7815使用為例，粗略計算
7815 15V + 2.5V = 17.5V
整流二極體約 1V
17.5+1 = 18.5 加上一些誤差值算 19V
19V / 0.9 = 21.1 Vrms，所以應該至少選用21 Vrms以上的變壓器，這樣對嗎?

負載電流接近 0 時的算法：

中心抽頭：DCV = ACV * sqrt(2) - 0.7
橋式整流：DCV = ACV * sqrt(2) - 1.4

加載後以 5～10% 漣波率計算，變壓器 15V x 2 是很合適的。
濾波電容一定要夠大，但不是沒有根據的加大，遠超出需求就是土法煉鋼了。

[午後時光]

1.變壓器全波整流後的電壓怎麼計算才是對的?
以最終給7815使用為例，粗略計算
7815 15V + 2.5V = 17.5V
整流二極體約 1V
17.5+1 = 18.5 加上一些誤差值算 19V
19V / 0.9 = 21.1 Vrms，所以應該至少選用21 Vrms以上的變壓器，這樣對嗎?

負載電流接近 0 時的算法：

中心抽頭：DCV = ACV * sqrt(2) - 0.7
橋式整流：DCV = ACV * sqrt(2) - 1.4

加載後以 5～10% 漣波率計算，變壓器 15V x 2 是很合適的。
濾波電容一定要夠大，但不是沒有根據的加大，遠超出需求就是土法煉鋼了。

有點懂了，
若以無電容輸出的全波波形的平均電壓Vdc約為0.9 * Vrms，但是漣波會過大，若考慮到漣波和負載電流後增加合適的電容在輸出端，則可以使得輸出電壓維持在1.4 * Vrms即波形最大值附近，對嗎?

[xaudio]

計算只需要參考峰值，和平均值無關。

整流二極體與濾波電容器的原理與應用

以上為理想的波形，因為變壓器一定有內阻，實際情形不完全相同。

[午後時光]

計算只需要參考峰值，和平均值無關。

整流二極體與濾波電容器的原理與應用


以上為理想的波形，因為變壓器一定有內阻，實際情形不完全相同。

謝謝，只記得Vrms ， Vmax ， Vdc 的換算，忘記考慮電容的效果了...
